Metroking系列三坐标测量机

Metroking系列三坐标测量机

Metroking系列三坐标测量机产品介绍：
Metroking系列—高精密测量机技术之集大成者
Metroking系列三坐标测量机，集合工厂多年高精度测量机研发与生产经验，经过各行业不同的应用验证，其良好精度稳定性堪称高精度三坐标测量机的典范，可满足精密零部件检测与高精度曲面扫描、计量室以及标准检具的检定。
Metroking系列数控高精度三坐标测量机采用全花岗岩结构、有限元分析、固定龙门式设计从而使测量机整体保持了高稳定性与高可靠性。
全花岗岩横梁、整体基座、立柱工作台、Z轴形成整机全封闭框架结构，具有高稳定性、不易变形、热稳定性高等特点。
Metroking系列三坐标测量机三轴均采用柔性钢丝同步齿型带传动，整机运动无噪音、定位快速准确、不打滑、长寿命。
Y轴采用高精度整体双燕尾导轨、三轴均为中心驱动、高分辨率光栅尺中心安装使各轴运动的俯仰、偏摆得到大限度抑制，且产生小的阿贝误差。采用品牌大功率电机及伺服驱动器，大大改善运动控制特性，测量机加速、制动、运行更快速平稳。
采用进口气动系统，Z轴气动平衡，可靠、平稳提高定位精度，三级精密过滤系统，超高过滤精度，确保导轨长寿命，进口高柔性拖链、电缆保证电气系统的长寿命。整机稳定可靠，全花岗岩构件使测量机获得长的使用寿命和高的投资回报率。
Metroking系列三坐标测量机可配置RENISHAW公司全系列触发式及接触式扫描测头，也可配置LS系列激光线扫描测头、高精度激光点扫描测头、LV系列高分辨率CCD数字光学影像测头实现高精度复杂曲面高速扫描（逆向工程）、微小尺寸高精度非接触测量等任务。

Metroking系列三坐标测量机技术参数：

上海铸金分析仪器有限公司三坐标_全自动三坐标测量机_龙门式三坐标

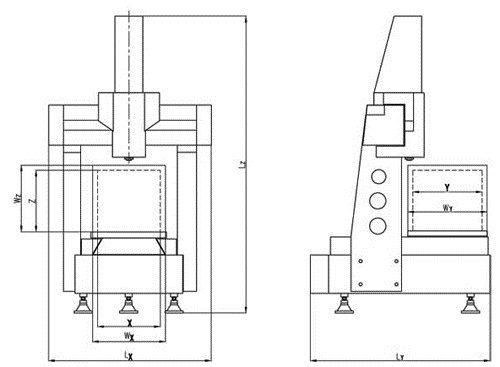

Metroking系列三坐标测量机性能指标

MODEL 型号	STROKES			MEASURING ACCURACY 精度指标		OVERALL SIZE			WORK ENVELOPE			WEIGHT 系统净重	PART WEIGHT 被测工件最大重量
	行程范围			ISO10360-2:2001/GB/T16857.2-2006		主机外廓尺寸			允许工件尺寸
	X	Y	Z	S		Lx	Ly	Lz	Wx	Wy	Wz
	mm	mm	mm	MPEE(um)	MPEP(um)	mm	mm	mm	mm	mm	mm	kg	kg
NCF553	500	500	300	from 1.0+L/400	from 1.0	1600	1400	2550	600	600	400	6000	300
NCF564	500	600	400	from 1.0+L/400	from 1.0	1600	1600	2750	600	700	500	6200	350
NCF575	500	700	500	from 1.2+L/400	from 1.2	1600	1800	2950	600	800	600	6800	500
NCF686	600	800	600	from 1.2+L/400	from 1.2	1700	2000	3150	700	900	700	7200	600
NCF8106	800	1000	600	from 1.5+L/350	from 1.5	1900	2400	3150	900	1100	700	7800	700
NCF10126	1000	1200	600	from 1.5+L/350	from 1.8	2100	2800	3150	1100	1300	700	9800	800

•环境条件要求：
•电源电压(Power Voltage):220V         温度范围(Temperature Range):18-22℃
•空气压力(Air Pressure):0.7-1.0Mpa    温度变化(Hourly Temperature Cycle):1℃/h
•过滤精度(Filter Accuracy):0.3μm     温度梯度(Thermal Gradient):1℃/m
•空气流量(Air Supply):0.12-0.45m3/min 湿度范围(Relative Humidity):55%-65%
