Navigator系列三坐标测量机
Navigator系列三坐标测量机产品介绍：
Navigator系列—针对超大型工件的精确测量
Navigator系列龙门式三坐标测量机，适用于超大型工件的精密测量，如汽车、航天、航空、船舶和大型模具等工业领域的测量。
-采用双高架龙门结构，三轴导轨均采用优质 “泰山青”花岗岩，因而三轴具有相同的温度特性和抗时效变形能力
-Z轴采用德国FESTO气动平衡，并具有自保护装置，提高了Z向的运动特性
-德国柔性同步齿型带传动,无间隙，高强度，确保测量机运行噪音小，定位迅速准确。
-高精度高气膜刚性的自清洁式预载荷红宝石气浮轴承
-三轴均采用进口大功率驱动器、电机及新型双级带减速器，确保传动准确，迅速。
-测量系统：进口 RENISHAW 金属光栅尺。
-气动系统、传动及驱动系统控制系统均采用世界最著名产品
Navigator系列龙门式三坐标测量机具有高精度、高强度、高刚性与高稳定性特点，适合于车间环境。
Navigator系列龙门式三坐标测量机，具有多种安全保护装置，操作安全性高；选配温度自动补偿系统，全空间几何误差补偿，双光栅双驱动系统确保NCG系列测量机以简单的机械结构也能获得高可靠性和高性能。
Navigator系列龙门式三坐标测量机，可配置RENISHAW公司全系列触发式及接触式扫描测头，也可配置LS系列激光线扫描测头、高精度激光点扫描测头实现复杂曲面高速扫描（逆向工程）等任务。

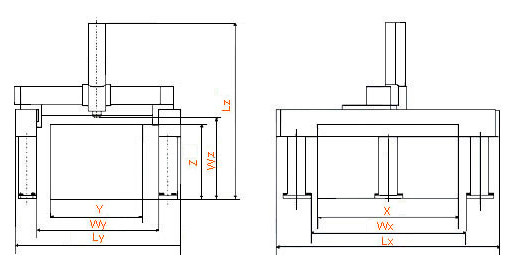

Navigator系列三坐标测量机技术参数：
|
MODEL 型号
|
STROKES
|
MEASURING ACCURACY 精度指标
|
OVERALL SIZE
|
WEIGHTS 系统净重
|
|
行程范围
|
ISO10360-2:2001/GB/T16857.2-2006
|
主机外廓尺寸
|
|
X
|
Y
|
Z
|
S
|
P
|
Lx
|
Ly
|
Lz
|
|
mm
|
mm
|
mm
|
MPEE(um)
|
MPEP(um)
|
MPEE(um)
|
MPEP(um)
|
mm
|
mm
|
mm
|
kg
|
|
NCG203015
|
2000
|
3000
|
1500
|
5+5L/1000
|
5
|
3.5+4L/1000
|
4
|
3490
|
4770
|
4370
|
9800
|
|
NCG204015
|
2000
|
4000
|
1500
|
5+5L/1000
|
5
|
3.5+4L/1000
|
4
|
3490
|
5770
|
4370
|
10700
|
|
NCG205015
|
2000
|
5000
|
1500
|
5+5L/1000
|
5
|
3.5+4L/1000
|
4
|
3490
|
6770
|
4370
|
13490
|
|
NCG20XX15
|
2000
|
XX
|
1500
|
from 5+5L/1000
|
from 5
|
from 3.5+4L/1000
|
from 4
|
3490
|
XX
|
4370
|
XX
|
|
NCG253015
|
2500
|
3000
|
1500
|
6+6L/1000
|
6
|
5+5L/1000
|
6
|
3990
|
4770
|
4370
|
9870
|
|
NCG254015
|
2500
|
4000
|
1500
|
6+6L/1000
|
6
|
5+5L/1000
|
6
|
3990
|
5770
|
4370
|
10800
|
|
NCG255015
|
2500
|
5000
|
1500
|
6+6L/1000
|
6
|
5+5L/1000
|
6
|
3990
|
6770
|
4370
|
13560
|
|
NCG25XX15
|
2500
|
XX
|
1500
|
from 6+6L/1000
|
from 6
|
from 5+5L/1000
|
from 6
|
3990
|
XX
|
4370
|
XX
|
|
NCG203020
|
2000
|
3000
|
2000
|
6+6L/1000
|
7
|
5+5L/1000
|
6
|
3490
|
4770
|
5370
|
9810
|
|
NCG204020
|
2000
|
4000
|
2000
|
6+6L/1000
|
7
|
5+5L/1000
|
6
|
3490
|
5770
|
5370
|
11300
|
|
NCG205020
|
2000
|
5000
|
2000
|
6+6L/1000
|
7
|
5+5L/1000
|
6
|
3490
|
6770
|
5370
|
14650
|
|
NCG20XX20
|
2000
|
XX
|
2000
|
from 6+7L/1000
|
from 7
|
from 5+5L/1000
|
from 6
|
3490
|
XX
|
5370
|
XX
|
|
NCG255018
|
2500
|
5000
|
1800
|
8+8L/1000
|
8
|
6+6L/1000
|
7
|
3990
|
6770
|
4970
|
14200
|
|
NCG256018
|
2500
|
6000
|
1800
|
8+8L/1000
|
8
|
6+6L/1000
|
7
|
3990
|
7770
|
4970
|
15400
|
|
NCG253020
|
2500
|
3000
|
2000
|
10+10L/1000
|
10
|
6+6L/1000
|
7
|
3990
|
4770
|
5370
|
10600
|
|
NCG254020
|
2500
|
4000
|
2000
|
10+10L/1000
|
10
|
6+6L/1000
|
7
|
3990
|
5770
|
5370
|
11300
|
|
NCG255020
|
2500
|
5000
|
2000
|
10+10L/1000
|
10
|
6+6L/1000
|
7
|
3990
|
6770
|
5370
|
14750
|
|
NCG25XX20
|
2500
|
XX
|
2000
|
from 10+10L/1000
|
from 10
|
from 6+6L/1000
|
from 7
|
3990
|
XX
|
5370
|
XX
|
|
NCG306020
|
3000
|
6000
|
2000
|
10+10L/1000
|
10
|
8+8L/1000
|
8
|
4990
|
7770
|
5370
|
16200
|
|
NCG30XX20
|
3000
|
XX
|
2000
|
from 10+10L/1000
|
from 10
|
from 8+8L/1000
|
from 8
|
4990
|
XX
|
5370
|
XX
|
电源电压(Power Voltage):220V 温度范围(Temperature Range):18-22℃
-
空气压力(Air Pressure):0.7-1.0Mpa 温度变化(Hourly Temperature Cycle):1℃/h
-
过滤精度(Filter Accuracy):0.3μm 温度梯度(Thermal Gradient):1℃/m
-
空气流量(Air Supply):0.12-0.45m3/min 湿度范围(Relative Humidity):55%-65%
|
