（1KN-5KN-10KN-50KN-100KN-200KN-300KN）电子拉力试验机-国产拉力试验机

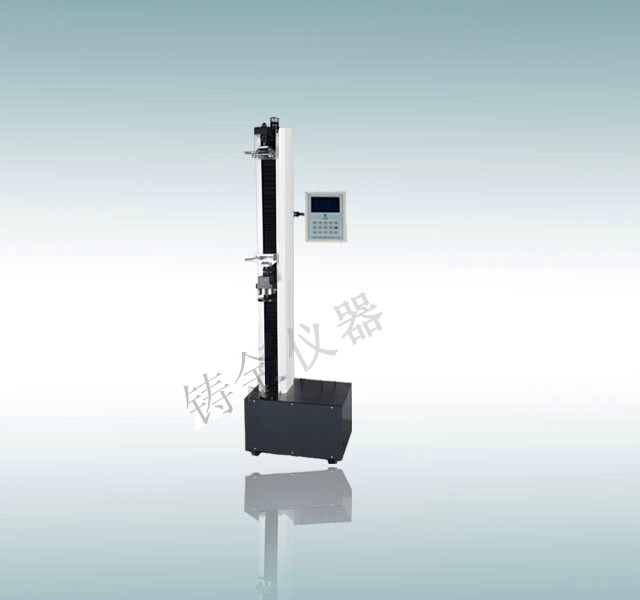

一、WDS-5(单柱）数显式电子万能试验机功能及特点：
1.具有试验数据及结果的自动存储跟实时显示功能；
2.采用液晶显示，清晰直观，液晶屏幕可同时显示多项内容,用户可以根据需要自行选择；
3.试件试验能自动破型判断，能自动进入下一个试验，不用人工操作；
4.强大的试验数据操作功能，能方便的对数据进行修改、删除和调用等操作；
5.自动保存峰值功能，按键可以查看试验峰值；
6.全数字化集成主板设计，全程控制试验；
7.该机广泛应用于橡胶、塑料、网绳、金属丝、金属棒、金属板、纸张等金 属和非金属的力学性能试验.
8.力传感器测量：双向测量，灵敏度1/20000MFS，精度为示值的1%，全数字调节；
9.行程测量：编码器方式，4倍频输入；
10.调速控制，横梁位移脉冲方式无级调速≤500mm/min；
11.可配备微型打印机，可以打印试验数据；
12.自动指定起始力值时变形清零。
（1KN-5KN-10KN-50KN-100KN-200KN-300KN）电子拉力试验机-国产拉力试验机
二、技术指标：
1.最大试验力:5kN；
2.测力范围:0.02-100%；
3.精度等级:1级；
4.试验速度:0.05-500mm/min，无级调速；
5.测力分辨率:0.01；
6.速度精度:±1%；
7.负荷测量精度:±1%；
8.位移测量精度:±1%；
9.变形测量精度:±1%；
10.有效空间:拉伸850mm压缩800mm；
11.电源:单相，220V±10%、50Hz；
12.重量:100kg。
（1KN-5KN-10KN-50KN-100KN-200KN-300KN）电子拉力试验机-国产拉力试验机
三、基本配置清单：
1.单柱式结构试验机主机：一台；
2.无间隙低噪音高精密滚珠丝杠副：一副；
3.伺服系统及伺服电机：一套；
4.测力传感器：一套；
5.光电编码器：一套；
6.数字控制器：一套；
7.试验机随机附件：
8.拉伸夹具：
①线材拉伸：一付；
②压缩附具：一付；

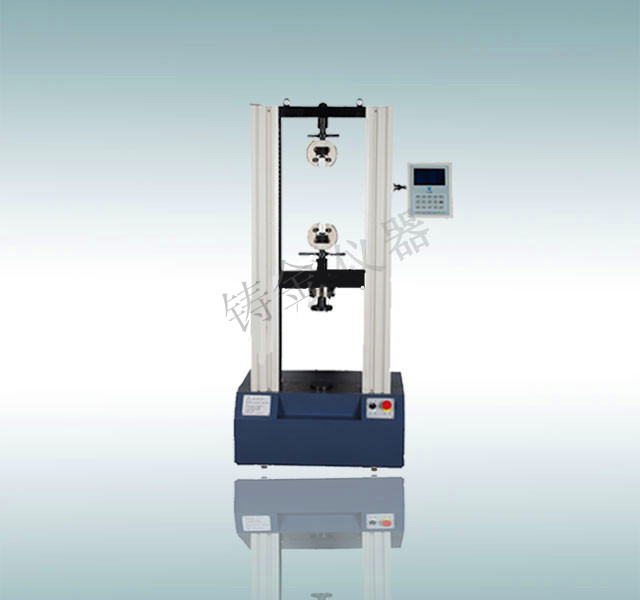

WDS(门式）数显式电子万能试验机
一、产品用途：
WDS系列电子万能试验机适用于金属、非金属材料的各项力学性能指标的测试;单片机系统能记录抗拉强度、延伸率等常规数据，对试验过程的控制和数据的采集符合相应金属材料、非金属材料国家标准的要求，预留的RS232接口可以方便的与计算机连接实现数据的后期处理。
二、产品性能特点：
1、自动清零 2、自动换档 3、自动试验4、批量试验 5、实时显示 6、限位保护7、过载保护
三、技术参数：
|
型号
|
WDS-10
|
WDS-20
|
WDS-50
|
WDS-100
|
|
试验力分档
|
1、2、5、10四档
|
1、2、5、10四档
|
1、2、5、10四档
|
1、2、5、10四档
|
|
最大试验力
|
10kN
|
20kN
|
50kN
|
100kN
|
|
测量范围
|
0.2-10
|
0.4-20
|
1-50
|
2-100
|
|
速度比
|
1：50000
|
1：50000
|
1：50000
|
1：50000
|
|
横梁位移测量
|
分辨率≤0.01
|
分辨率≤0.01
|
分辨率≤0.01
|
分辨率≤0.01
|
|
横梁移动速度
|
≤500无极调速
|
≤500无极调速
|
≤500无极调速
|
≤500无极调速
|
|
拉伸试验空间
|
650
|
650
|
650
|
700
|
|
压缩试验空间
|
800
|
800
|
800
|
800
|
|
宽度试验空间
|
380
|
380
|
380
|
400
|
|
整机电源
|
单相
|
单相
|
单相
|
单相
|
|
工作环境
|
室温～35oC
|
室温～35oC
|
室温～35oC
|
室温～35oC
|
|
整机形式
|
门式
|
门式
|
门式
|
门式
|
（1KN-5KN-10KN-50KN-100KN-200KN-300KN）电子拉力试验机-国产拉力试验机
ZJ8000C系列5KN液晶电子拉力试验机
ZJ8000C系列5KN液晶电子拉力试验机主要适用对橡胶、纤维、塑料、金属、非金属材料的拉伸、剥离、撕裂、压缩、弯曲、剪切、穿刺等试验。
采用大屏幕液晶实时动态显示负荷值、位移值、变形值、试验速度和试验曲线。试验结果可自动保存，试验结束后可重新调出试验曲线。
执行标准
GB/T16491-1996等
性能特点：采用变频电机驱动, 变频电机通过高精密减速系统，带动滚珠丝杆
做轴向运动,实现试验加载过程。本机采用液晶屏显+单片机控制系统进行控制及测量，试验曲线的动态显示，并进行数据处理，试验结束后可重新调出历史数据通过微型打印机打印出报告。
型号 Model ZJ8000C系列
容量选择 Capacity(optional) 10, 20, 50, 100, 200, 500kg
单位切换 Unit(Switchable) Kg, N,kN
荷重解析度 Load Resolution 1/10000
荷重精度 Load Accuracy ≤±1%
力量放大倍率 Load Magnifying Rate 全程不分档Full, regardless of the file
最大行程（不含夹具） Stroke(exclude the grips) 980mm
有效宽度 Effective width 360mm
测试速度 Test speed 15~ 500mm/min
速度精度 Speed Accuracy ≤±0.8%
位移分解度 Stroke Resolution 0.01mm
马达 Motor AC 变频马达inverter motor
驱动器 Drive 变频驱动器AC Drive
螺杆 Screw 滚珠螺杆Ball screw
体积 Dimension(WxDxH) 660×545×1610mm
重量 Weight(approx..) 160
电源 Power supply 220V,550W或指定or Specified by user
（1KN-5KN-10KN-50KN-100KN-200KN-300KN）电子拉力试验机-国产拉力试验机
ZJ8000C系列50KN液晶电子拉力试验机
ZJ8000C系列50KN液晶电子拉力试验机主要适用对橡胶、纤维、塑料、金属、非金属材料的拉伸、剥离、撕裂、压缩、弯曲、剪切、穿刺等试验。
采用大屏幕液晶实时动态显示负荷值、位移值、变形值、试验速度和试验曲线。试验结果可自动保存，试验结束后可重新调出试验曲线。
执行标准
GB/T16491-1996等
性能特点：采用变频电机驱动, 变频电机通过高精密减速系统，带动滚珠丝杆
做轴向运动,实现试验加载过程。本机采用液晶屏显+单片机控制系统进行控制及测量，试验曲线的动态显示，并进行数据处理，试验结束后可重新调出历史数据通过微型打印机打印出报告。
型号 Model ZJ8000C系列
容量选择 Capacity(optional) 1000,2000,3000,5000Kg
单位切换 Unit(Switchable) Kg, N,kN
荷重解析度 Load Resolution 1/10000
荷重精度 Load Accuracy ≤±1%
力量放大倍率 Load Magnifying Rate 全程不分档Full, regardless of the file
最大行程（不含夹具） Stroke(exclude the grips) 1000mm
有效宽度 Effective width 410mm
测试速度 Test speed 15~ 250mm/min
速度精度 Speed Accuracy ≤±0.8%
位移分解度 Stroke Resolution 0.01mm
马达 Motor AC 变频马达inverter motor
驱动器 Drive 变频驱动器AC Drive
螺杆 Screw 滚珠螺杆Ball screw
体积 Dimension(WxDxH) 850×580×1900mm
重量 Weight(approx..) 360
电源 Power supply 220V,1800W或指定or Specified by user
（1KN-5KN-10KN-50KN-100KN-200KN-300KN）电子拉力试验机-国产拉力试验机
ZJ8000C系列100KN-300KN液晶电子拉力试验机
ZJ8000C系列100KN-300KN液晶电子拉力试验机主要适用对橡胶、纤维、塑料、金属、非金属材料的拉伸、剥离、撕裂、压缩、弯曲、剪切、穿刺等试验。采用大屏幕液晶实时动态显示负荷值、位移值、变形值、试验速度和试验曲线。试验结果可自动保存，试验结束后可重新调出试验曲线。
执行标准
GB/T16491-1996等
性能特点：采用变频电机驱动, 变频电机通过高精密减速系统，带动滚珠丝杆
做轴向运动,实现试验加载过程。本机采用液晶屏显+单片机控制系统进行控制及测量，试验曲线的动态显示，并进行数据处理，试验结束后可重新调出历史数据通过微型打印机打印出报告。
型号 Model ZJ8000C系列
容量选择 Capacity(optional) 10000Kg 20000Kg 30000Kg
单位切换 Unit(Switchable) Kg, N,kN
荷重解析度 Load Resolution 1/10000
荷重精度 Load Accuracy ≤±1%
力量放大倍率 Load Magnifying Rate 全程不分档Full, regardless of the file
最大行程（不含夹具） Stroke(exclude the grips) 1000 1000 1100
有效宽度 Effective width 420 400 450
测试速度 Test speed 10~ 150mm/min 10~ 150mm/min 10~ 100mm/min
速度精度 Speed Accuracy ≤±0.8%
位移分解度 Stroke Resolution 0.01mm
马达 Motor AC 变频马达inverter motor
驱动器 Drive 变频驱动器AC Drive
螺杆 Screw 滚珠螺杆Ball screw
体积 Dimension(WxDxH) 960×780×2080mm 960×780×2080mm 11300×830×2340mm
重量 Weight(approx..) 680Kg 750Kg 880Kg
电源 Power supply 380V, 3.2Kw 或指定or Specified by user 380V, 5.5Kw 或指定or Specified by user 380V, 7.6Kw 或指定or Specified by user
|
