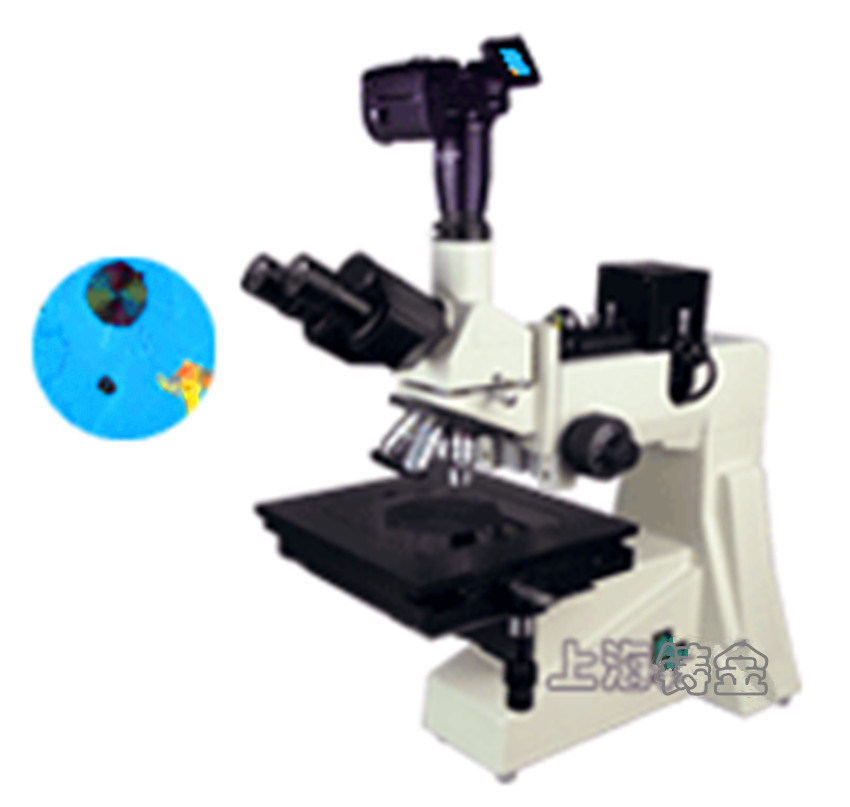

电脑型金相显微镜CMM-BAE 数码型金相显微镜CMM-BAZ
一、用途：
CMM-BA 大平台金相显微镜是适用于对不透明物体的显微观察，大平台金相显微镜配有大移动范围的载物台、落射照明器、平场消色差物镜、大视野目镜，图像清晰、衬度好，同时大平台金相显微镜配有偏光装置,是金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。大平台金相显微镜也适合医药、农林、公安、学校、科研部门作观察分析用。
二、系统简介
大平台金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机(数码相机)显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。
三、技术参数：
1．目镜
类型 放大倍数 焦距（mm） 视场( mm )
大视野目镜 10X 25 Φ18
2．物镜
物镜类型 放大倍数 数值孔径 工作距离（mm）
平场消色差物镜
（无盖玻片） 5X 0.12 18.3
10X 0.25 8.9
20X 0.40 8.7
40X 0.60 3.7
80X 0.80 0.96
上海铸金仪器特供普通型金相显微镜_电脑型金相显微镜_研究型金相显微镜
3.光学放大倍数：50X 100X 200X 400X 800X
4.系统参考放大倍数：50X-2600X
5.落射照明器：6V/20W卤素灯，亮度可调
6.滤色片组：黄色、蓝色、绿色、磨砂玻璃
7.偏光装置：可插入式起偏振片和三目头内置检偏振片
8.载物台：(配有快速移动装置)
尺寸:250*230mm 移动范围:153*153mm[标配]
尺寸:274*274mm 移动范围:203*203mm[选配]
9.粗微同轴调焦机构，微动手轮格值：0.002mm
10.瞳距调节范围：53-75mm
11.防霉：特有的防霉系统
四、系统组成：
电脑型金相显微镜（CMM-80E)：1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集) 5、计算机
数码相机型金相显微镜（CMM-80Z)：1、金相显微镜 2、适配镜 3、数码相机。
五、仪器的选购件：
1.目镜：20X 10X分划 2.物镜：50X 60X 100X（油）
3.高像素成像系统 4.金相图像测量软件 CF-2000C
5.金相组织图谱分析软件(定量) CF-2000JX

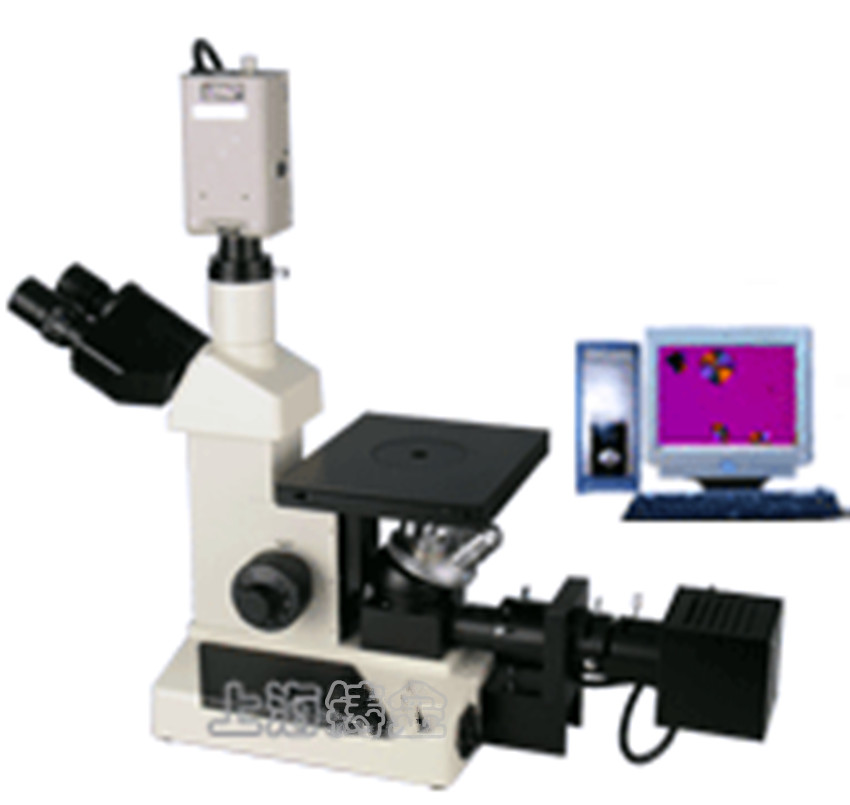

倒置金相显微镜CMM-22E（研究型）/CMM-22Z(研究型)
上海铸金仪器特供普通型金相显微镜_电脑型金相显微镜_研究型金相显微镜
一、用途：
CMM-22E/CMM-22Z 倒置金相显微镜主要用于鉴定和分析金属内部结构组织，倒置金相显微镜是金属学研究金相的重要仪器，是工业部门鉴定产品质量的关键设备。倒置金相显微镜主要用以鉴别和分析各种金属及合金的组织结构，应用于工厂或实验室进行铸件质量鉴定，原材料的检验或对材料处理后金相组织的研究分析等工作。倒置金相显微镜不仅能观察动态图像，还能将所需要的图片进行编辑、保存和打印。
二、系统简介
倒置金相显微镜系统是将传统的光学显微镜与计算机（数码相机）光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机（数码相机）显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。
三、技术参数：
1．目镜
类型 放大倍数 焦距（mm） 视场（mm） 备注
平场目镜 10X 25 Φ18
20X 13 Φ11
分划目镜 10X 25 Φ17 格值： 0.1mm
2．物镜
物镜类型 放大倍数 数值孔径 工作距离（mm）
平场消色差物镜 5X 0.12 18.3
10X 0.25 8.9
20X 0.45 4.5
40X 0.65 3.7
50X 0.70 2.2
60X 0.85 0.66
100X （油） 1.25 0.44
3．总放大倍数
光学放大倍数：50X 100X 200X 400X 500X 600X 800X 1000X
1200X 2000X
系统参考放大倍数：100X-2600X
4.载物台
方形机械移动载物台
大小： 200mm * 152mm
移动范围： 15mm * 15mm
5.带限位和调节松紧装置的同轴粗微动调焦系统
微动格值为 0.002mm
瞳距调节范围： 53~ 75mm
滤色片：黄、绿、蓝
照明系统： 6V ， 20W 卤素灯，亮度可调
电源电压：交流 220V （ 50HZ ）
6.防霉：特有的防霉系统
7.五孔物镜转换器
四、系统组成：
电脑型金相显微镜（CMM-22E）：1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集) 5、计算机
数码相机型金相显微镜（CMM-22Z）：1、金相显微镜 2、适配镜 3、数码相机。
上海铸金仪器特供普通型金相显微镜_电脑型金相显微镜_研究型金相显微镜
五、仪器的选购件：
1.目镜：12.5X 2.物镜：80X 3.高像素成像系统
4.金相图像测量软件 CF-2000C 5.金相组织图谱分析软件(定量) CF-2000JX |
