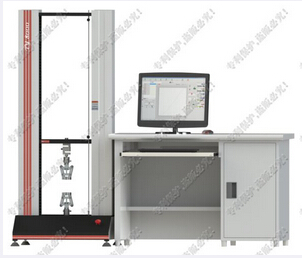

TY8000-B系列变频控制电子拉力试验机
一、设备用途：
TY8000-B系列电子拉力试验机（变频控制材料试验机）适用对各种金属、非金属材料进行拉伸、压缩、弯曲、剪切、撕裂、剥离、穿刺等力学性能的测试。求取伸长率、拉伸强度、弯曲模量、弹性模量、屈服强度等指标。
二、本机可做曲线类别：
荷重VS.位移 荷重VS.时间位移VS.时间应力VS.应变 荷重VS.两点延伸，并可根据GB、ISO、DIN、ASTM、JIS等国际标准进行试验和提供数据。
三、性能特点
采用变频电机驱动,变频电机通过高精密减速系统，带动滚珠丝杆
做轴向运动,实现试验加载过程。本机采用DSP+MCU全数字控制系统进行控制及测量，采用计算机进行试验过程数据采集及试验曲线的动态显示，并进行数据处理，试验结束后可通过图形化处理模块对测试进行数据再分析，实现二次编辑拥有Excel数据导出打印出测试报告。
四、符合标准：
1、根据GB/T2611《试验机通用技术条件》和GB/T 16491《电子式万能试验机》标准制造；
2、根据GB/T12160《单轴试验用引伸计的规定》和GB/T16825《拉力试验机的检验》进行检定和验收；
3、适用标准：适用ASTM、DIN、ISO、JIS、BS等国际标准。
五、技术参数：
型号 Model TY8000-B系列
容量选择 Capacity(optional) 10，20，50，100，200， 500kg
单位切换 Unit(Switchable) Kg, lb, N,kN
荷重解析度 Load Resolution 1/100000 1/300000
荷重精度 Load Accuracy ≤±0.8%
力量放大倍率 Load Magnifying Rate 0.25 0.5 0.75 1或(or)×1,×2,×5,×10,×20,×50,×100
最大行程（不含夹具） Stroke(exclude the grips) 980mm
有效宽度 Effective width 360mm
测试速度 Test speed 15~500mm/min
速度精度 Speed Accuracy ≤±0.8%
位移分解度 Stroke Resolution 0.001mm
马达 Motor AC变频马达inverter Motor
驱动器 Drive 变频驱动器VC Drive
螺杆 Screw 滚珠螺杆Ball screw
体积 Dimension(WxDxH) 660×545×1610mm
重量 Weight(approx..) 180kg
电源 Power supply 220V,500KW或指定or Specified by user

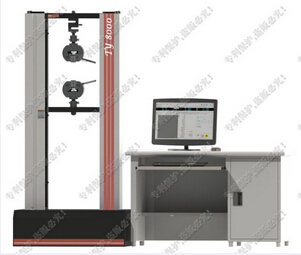

2、TY8000-B50KN电子拉力试验机
一．设备用途：
TY8000-B系列电子拉力试验机（变频控制材料试验机）适用对各种金属、非金属材料进行拉伸、压缩、弯曲、剪切、撕裂、剥离、穿刺等力学性能的测试。求取伸长率、拉伸强度、弯曲模量、弹性模量、屈服强度等指标。
二、本机可做曲线类别：
荷重VS.位移 荷重VS.时间位移VS.时间应力VS.应变 荷重VS.两点延伸，并可根据GB、ISO、DIN、ASTM、JIS等国际标准进行试验和提供数据。
三、性能特点：
采用变频电机驱动,变频电机通过高精密减速系统，带动滚珠丝杆做轴向运动,实现试验加载过程。本机采用DSP+MCU全数字控制系统进行控制及测量，采用计算机进行试验过程数据采集及试验曲线的动态显示，并进行数据处理，试验结束后可通过图形化处理模块对测试进行数据再分析，实现二次编辑拥有Excel数据导出打印出测试报告。
四、符合标准：
1、根据GB/T2611《试验机通用技术条件》和GB/T 16491《电子式万能试验机》标准制造；2、根据GB/T12160《单轴试验用引伸计的规定》和GB/T16825《拉力试验机的检验》进行检定和验收；3、适用标准：适用ASTM、DIN、ISO、JIS、BS等国际标准。
五、技术参数
型号 Model TY8000-B系列
容量选择 Capacity(optional) 1000,2000,3000,5000kg
单位切换 Unit(Switchable) Kg, lb, N,kN
荷重解析度 Load Resolution 1/100000 1/300000
荷重精度 Load Accuracy ≤±0.8%
力量放大倍率 Load Magnifying Rate 0.25 0.5 0.75 1或(or)×1,×2,×5,×10,×20,×50,×100
最大行程（不含夹具） Stroke(exclude the grips) 1000mm
有效宽度 Effective width 410mm
测试速度 Test speed 15~250mm/min
速度精度 Speed Accuracy ≤±0.8%
位移分解度 Stroke Resolution 0.001mm
马达 Motor AC变频马达inverter Motor
驱动器 Drive 变频驱动器VC Drive
减速机 Reducer 行星减速机Precision planetary reducer
螺杆 Screw 滚珠螺杆Ball screw
体积 Dimension(WxDxH) 850×580×1900mm
重量 Weight(approx..) 400kg
电源 Power supply 220V,1800KW或指定or Specified by user
3、TY8000-B300KN电子拉力试验机
一、设备用途：
TY8000-B系列电子拉力试验机（变频控制材料试验机）适用对各种金属、非金属材料进行拉伸、压缩、弯曲、剪切、撕裂、剥离、穿刺等力学性能的测试。求取伸长率、拉伸强度、弯曲模量、弹性模量、屈服强度等指标。
二、本机可做曲线类别：
荷重VS.位移 荷重VS.时间位移VS.时间应力VS.应变 荷重VS.两点延伸，并可根据GB、ISO、DIN、ASTM、JIS等国际标准进行试验和提供数据。
三、性能特点：
采用变频电机驱动,变频电机通过高精密减速系统，带动滚珠丝杆做轴向运动,实现试验加载过程。本机采用DSP+MCU全数字控制系统进行控制及测量，采用计算机进行试验过程数据采集及试验曲线的动态显示，并进行数据处理，试验结束后可通过图形化处理模块对测试进行数据再分析，实现二次编辑拥有Excel数据导出打印出测试报告。
四、符合标准：
1、根据GB/T2611《试验机通用技术条件》和GB/T 16491《电子式万能试验机》标准制造；
2、根据GB/T12160《单轴试验用引伸计的规定》和GB/T16825《拉力试验机的检验》进行检定和验收；
3、适用标准：适用ASTM、DIN、ISO、JIS、BS等国际标准。
五、技术参数：
型号 Model TY8000-A系列
容量选择 Capacity(optional) 10000kg 20000kg 30000kg
单位切换 Unit(Switchable) Kg, lb, N,kN
荷重解析度 Load Resolution 1/100000 1/300000
荷重精度 Load Accuracy ≤±0.8%
力量放大倍率 Load Magnifying Rate 0.25 0.5 0.75 1或(or)×1,×2,×5,×10,×20,×50,×100
最大行程（不含夹具） Stroke(exclude the grips) 1000mm 1000mm 1100mm
有效宽度 Effective width 420mm 400mm 450mm
测试速度 Test speed 10~150mm/min 10~150mm/min 10~100mm/min
速度精度 Speed Accuracy ≤±0.8%
位移分解度 Stroke Resolution 0.001mm
马达 Motor AC变频马达inverter Motor
驱动器 Drive 变频驱动器VC Drive
减速机 Reducer 行星减速机Precision planetary reducer
螺杆 Screw 滚珠螺杆Ball screw
体积 Dimension(WxDxH) 960×780×2080mm 960×780×2080mm 1130×830×2340mm
重量 Weight(approx..) 720kg 780kg 960kg
电源 Power supply 220V,1800KW或指定or Specified by user
|
