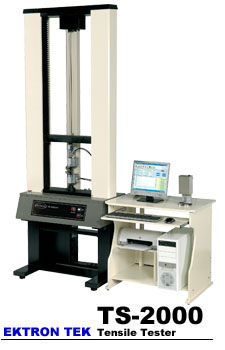

TS-2000拉力试验机_台湾产橡胶拉力试验机

一. 品 名：拉力试验机
二. 型 号：TS-2000
三. 功能特性：
1. Windows窗口操作系统
全新的窗口操作系统程序，除了提供友善的人机接口操作特性外，更包含有以下几项特点：
a. 可预先设定暨储存大量的测试条件，以节省测试前之设定作业。
b. 测试后之曲线及相关数据均可被储存，以作为统计之资料来源或日后调阅之需。
c. 提供已储存数据数据之转出（如转出为文字（word）格式或Excel的格式）、复制、清除等管理功能。
2. 模块化的测试设定
依据测试类别之不同，例如哑铃型抗拉强度试验、撕裂强度试验、接着力试验、压缩试验、尼龙线试验、O型环强度试验、钢丝强度试验，钢丝帘线抽出、弯曲测试、压缩测试、织布抗拉强度…等，分别以模块型式提供测试条件之设定，以确保操作者遗漏设定项。
3. 自动计算测得数据
依照测试类别之不同，在测试完成时计算机会自动计算出相关的数据结果，举凡如：
a. 在力量方面的最大力量、断裂力量、瞬间变化之高低点力量、相对应于指定变形量之力量值…等。
b. 在变形量或应变量方面的最大伸长率、断裂伸长率、相对应于指定力量之变形量、相对应于指定变形量之力量…等。
c. 在应力方面的最大拉伸应力、最大压缩应力、断裂应力、压缩应力…等。
4. 自由组合X/Y轴坐标
使用者可以自由组合曲线图框之X/Y轴坐标物理量，包含X的时间、应变量、与变形量，以及Y轴的力量与应力。
5. 测试中自动放大X/Y轴坐标
测试中若遇所测得数值比预先设定之X/Y轴坐标尺度比例大，则计算机会自动放大至适当的尺度比例，不需测试完成后再缩放。
6. 自由设定相对取点
本套软件提供有6个相对取点之设定项，使用者可以设定以指定的力量或应力值找寻相对应之变形量或应变量，或者反过来以指定的变形量或应变量找寻相对应之力量或应力值；例如常用的计算出M100, M200, M300所对应之应力或力量值（即一般所谓的定伸强度）即是。
7. 自动计算平均值
本套软件提供有3种计算平均值之方法，分别为算数平均、加权平均、与中位数，可由操作者依习惯用法自行设定。
8. 管制界限
使用者可以针对最大力量、断裂力量、最大应力、最大应变、以及6个相对取点设定上下管制界限，且计算机会自动作出比对判断，并将比对结果显示在屏幕上并打印出来，操作者可以立刻知道测试结果是否合格，不需要专业判断，且可将结果储存在硬盘中，将来查询时也可能知道结果是否合格。
9. 移动横杆(Crosshead)超限控制
本设备从软件与硬件对移动横杆(Crosshead)作出多重保护措施，用以规范与限制横杆(Crosshead)之上下移动范围。
10. 力量传感器保护装置
当上、下夹具碰撞时横杆会自动停止移动，以避免力量传感器因过载而损坏，软件也有保护措施，当力量读值大于传感器范围时横杆也会自动停止移动。
11. 自由编辑报表内容与格式
操作简易之报表编辑程序，提供用户自行编辑出合适的报表格式、决定报表内所要放入的曲线与数据及在报表中的位置、并可随意插入公司商标或加注任何需要的批注及备注于报表中。
12. SPC统计功能
标准配备之SPC数据统计程序，可针对如最大力量、断裂力量、最大应力、最大应变、定伸强度（M100, M200, M300）…等数据，执行 -R、X-Rm、直方图(Histogram)、与常态分配(Normal Distribution)等几类常用统计图表之绘制与数值分析（如制程能力分析、标准差…等）。
13. 语言切换
本设备之软件提供有中（繁简体-视操作系统版本而定）/英文立即切换之功能，操作者只要按屏幕上选择项即可立即切换。
14. 在线操作说明
软件本身提供在线操作说明，除参考操作说明书外可随时在操作中参考。
15. 选购之计算机联机自动厚度计
另外选购之计算机联机自动厚度计可以将后度量测值直接联机进入计算机，且计算机软件会依照所量取的三点数值计算其平均值而做为该试片之基准厚度。
16. 选购之各式夹具
可依测试需求选购各种不同夹具，以满足测试需求，并可依不同荷重需求，选购不同范围的力量传感器。
17. 选购之高低温环境箱
另外选购之高低温环境箱，可只选择高温、低温或高温加低温，可仿真各种不同温度，以满足各种不同的测试需求，环境箱附精密滑轨，移动容易，定位精确。并配合专用的延伸率夹具，使操作更容易，且箱体内不同温度气体不外泄，可获得较佳的温度精度及温度稳定度。
18. 选购之网络连结软件
另外选购之网络连结软件，可以将此一设备与敝公司其它产品如流变仪、粘度仪或多部拉力机等连结至一部主计算机而集中曲线与数据之收集与管理，可将相同材料不同测试的结果汇整在一起。
四. 规格与配备：
1. [规格]
a. 制造规范：依据ASTM D412、ISO 37、JIS K6251、GB/T 528
b. 机台最大负荷：1000 kgf(拉伸或压缩)
c. 力量传感器(Load cell)：2kN、10kN选配一个。
d. 力量传感器精确度：±0.04%. full scale.
e. 力量精确度：±0.5%. full scale.
f. 试验速度：无段设定，可由键盘直接输入设定，范围从0.1 至1000 mm/min.
g. 横梁返回速度：最大1000 mm/min.
h. 横梁行程：1000 mm.
i. 容许最大测试宽度 : 475 mm.
j. 驱动装置：
①. 大功率AC无刷伺服电机
②. 精密滚珠螺杆
③. 进口伺服电机专用高精度减速机
k. 量测单位：S.I.、公制、英制
l. 使用电源：AC 220V（或依客户指定）±10%, 50/60 Hz, 7A.
m. 使用风压：4.5 ~ 5.5 kg/cm2(空压机由买方自备)
n. 机台尺寸：
①. 测试主机85(W) x 60(D) x 225(H) cm
②. 副机(以计算机桌承放) 81(W) x 60(D) x 115(H) cm
o. 机台重量：
①. 测试主机230 kg
②. 副机(以计算机桌承放) 45 kg.
2. [配备]：
a. 基本配备
①. 测试主机壹部
包含有：

 荷重元
 力量信号转换器
 驱动马达与机构
 伸长率量测组件
 电器控制回路
 空压用三点组合

②. 副机壹部(指木质计算机桌架所放置的信号暨数据处理系统壹套)
内含有：
 计算机主机一部
内含：
 CPU：Pentium 4
 光驱：DVD一部
 硬盘机：320GB一部
 内存：1GB DDR
 高解析信号处理适配卡
 19吋彩色液晶显示器一部
 彩色喷墨打印机一部
 键盘一只
 鼠标一只
b. 附属配件

①. 自动测量厚度计
②. 校正用标准重锤壹组
③. 哑铃型橡胶试片用气动夹具壹组
④. 伸长率夹具壹组
⑤. 操作说明书一份
⑥. 校正报告一份
⑦. 备用保险丝5个
⑧. A4报表纸200张
⑨. 哑铃型试片裁刀壹支
